MVR Evaporator Platskrav: Utrymme och layout

16 Oct, 2026 9:04am

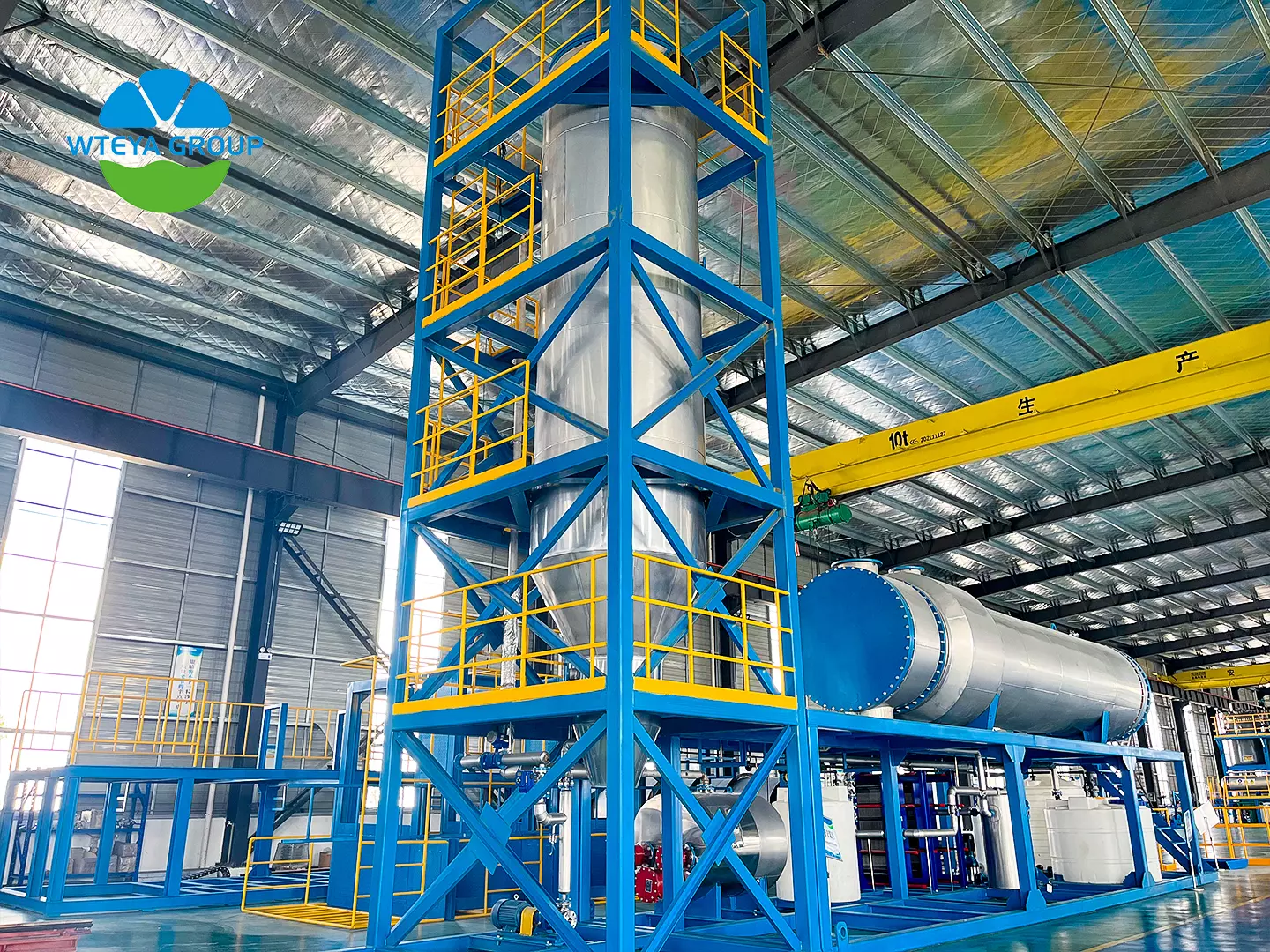

MVR evaporator site layout

Den golvyta en MVR-förångare behöver beror på dess förångningskapacitet och konfiguration. Som en praktisk tumregel, planera grovt 10-20 m² golvyta för varje t/h av förångningskapacitetoch tillåta ytterligare utrymme för en kristallisator, förbehandling och lagringstankar.

🏗️ Hur mycket golvyta behöver en MVR-förångare?

A MVR-förångare skalar med plikt, så fotavtrycket växer snabbt med kapacitet:

A 5 t/h sladd-monterad enhet tar cirka 60-100 m² inklusive drift av gångvägar, a 10 t/h-system cirka 120-200 m², och en 30 t/h stort system 300-500 m². Om en kristallisator, förbehandling och lagringstankar läggs till ökar den totala ytan med ytterligare 50-100%.

📐 Vad som utgör fotavtrycket

Layouten är vanligtvis organiserad i fem zoner, som var och en måste planeras separat:

Huvudprocessområdet innehåller värmeväxlare, separator och kompressor; hjälpområdet rymmer vakuum-, matnings-, utlopps- och kondensatpumpar plus förvärmaren; el- och kontrollrummet tar ca 10-20 m² för MCC- och PLC-paneler; underhåll gångvägar kräver minst 1-1,5 m frigång på varje sida; och tankanläggningen rymmer foder-, koncentrat- och kondensattankar.

📏 Höjd och installationsavstånd

Höjden beror på förångningsprincipen. Ett fall-filmenhet, som behöver en vätskefördelare och separationssektion, kannå 8-15 m hög; en påtvingad-cirkulationsenheten är lägre vid 5-10 m; sladd-monterad utrustning hållsnormalt inom 4-6 m och kan installeras inomhus eller i en semi-öppet skydd.

⚙️ Svåra webbplatskrav att kontrollera tidigt

Flera krav är fasta och svåra att ändra senare. Grunden måste bära den översvämmade vikten av utrustningen, så en bärighet på 10 ton/m² eller mer krävs vanligtvis, och stora system behöver pålning eller förstärkning-betongfundament. Stighöjd måste lämna lyft- och underhållsutrymme ovanför enheten. Kompressorrummet behöver ventilation och ljudisolering, medan kalla regioner kräver inomhusinstallation eller frostisolering.

🏆 Varför planera webbplatsen med WTEYA

WTEYA har designat och byggt förångnings- och kristallisationssystem inästan 20 år, 2 000+ kunder över 30 provinser och innehavnära 200 patent, med tillgång till utrustning 99% eller högre. Vi tillhandahåller en översiktsritning - dimensioner, belastningar och munstycksorientering - på designstadiet så att platsen är förberedd innan leverans, och vi tillhandahåller skräddarsydda lösningar med full OEM & ODM-tjänster.
