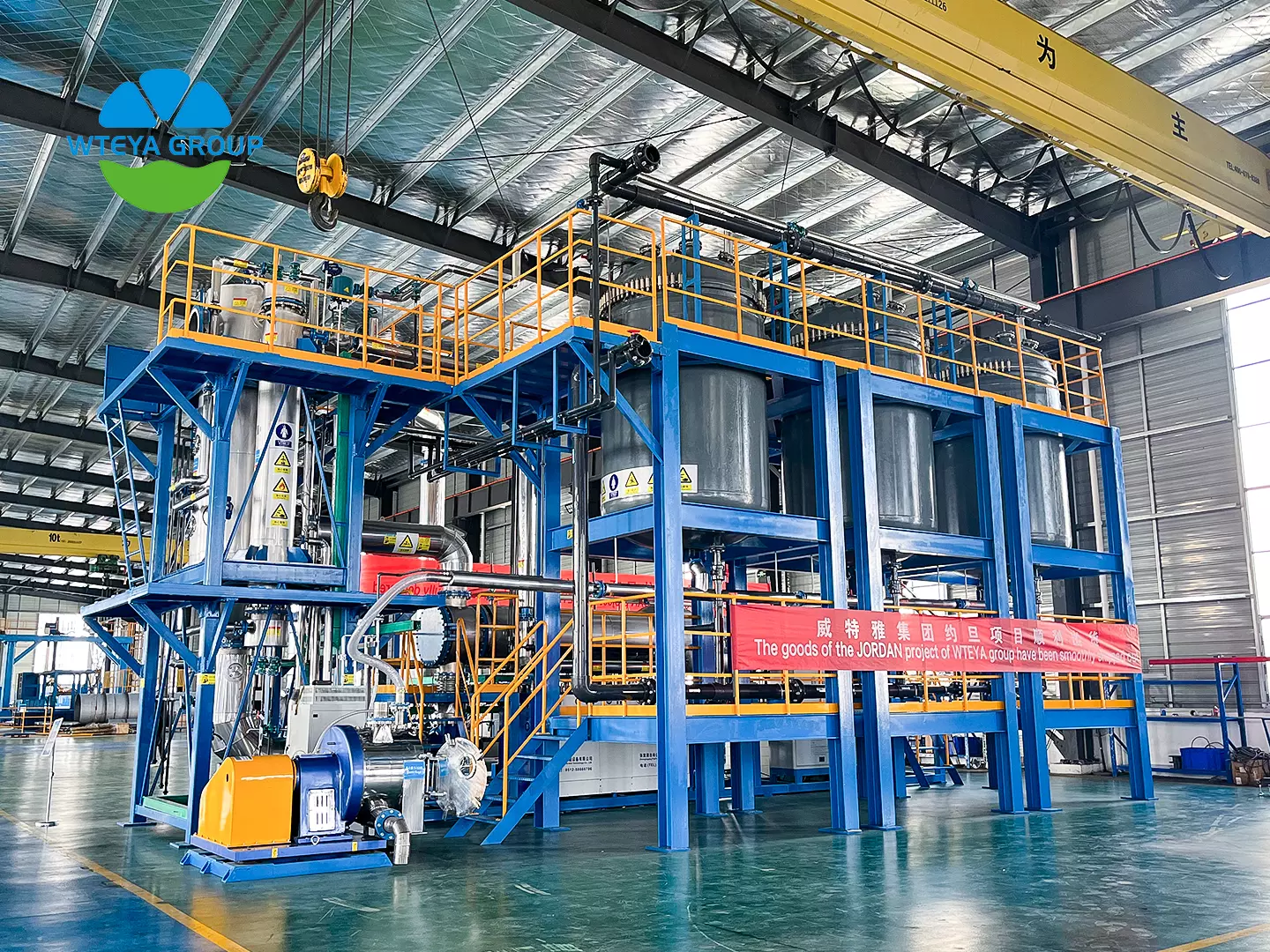

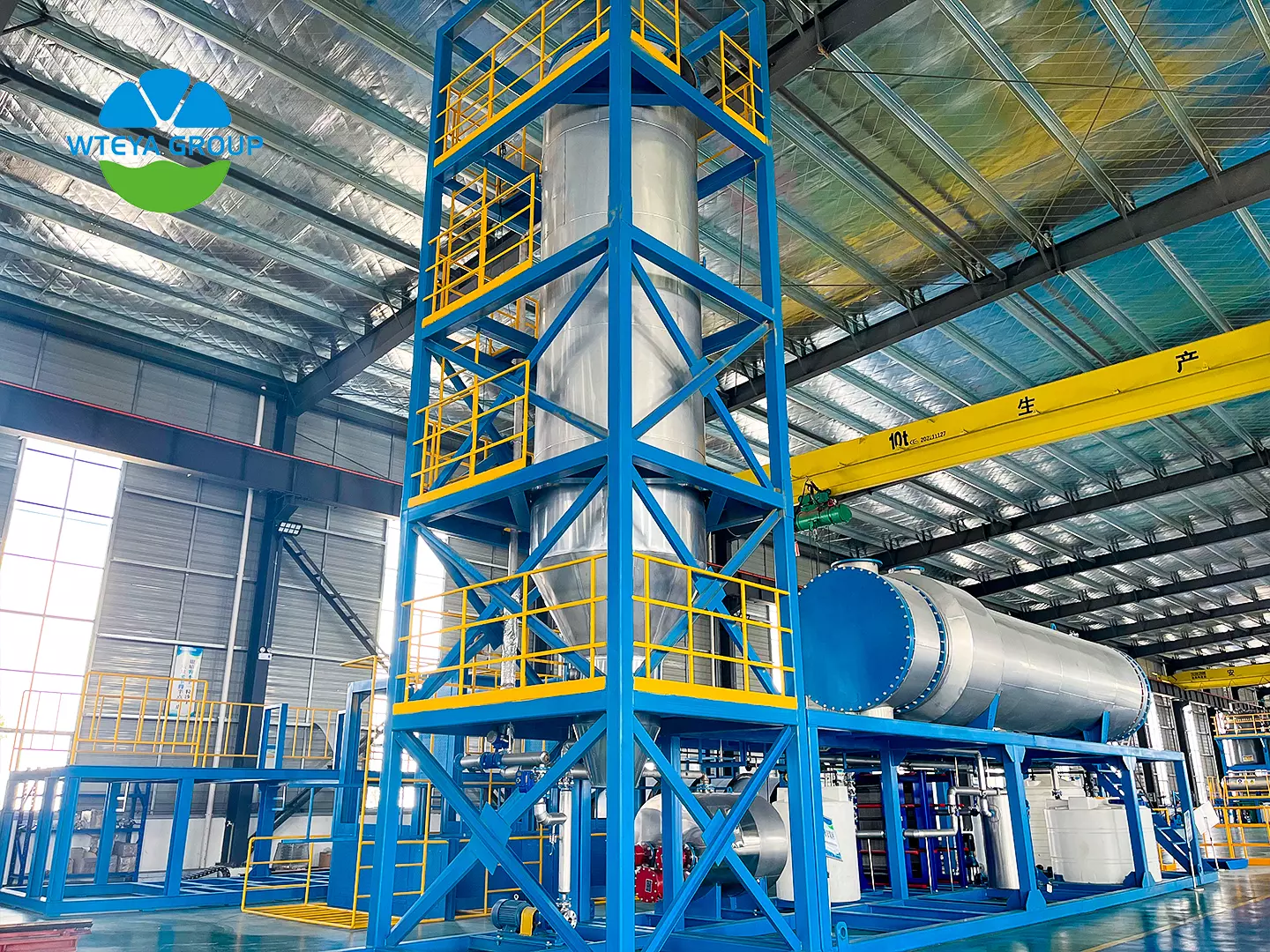

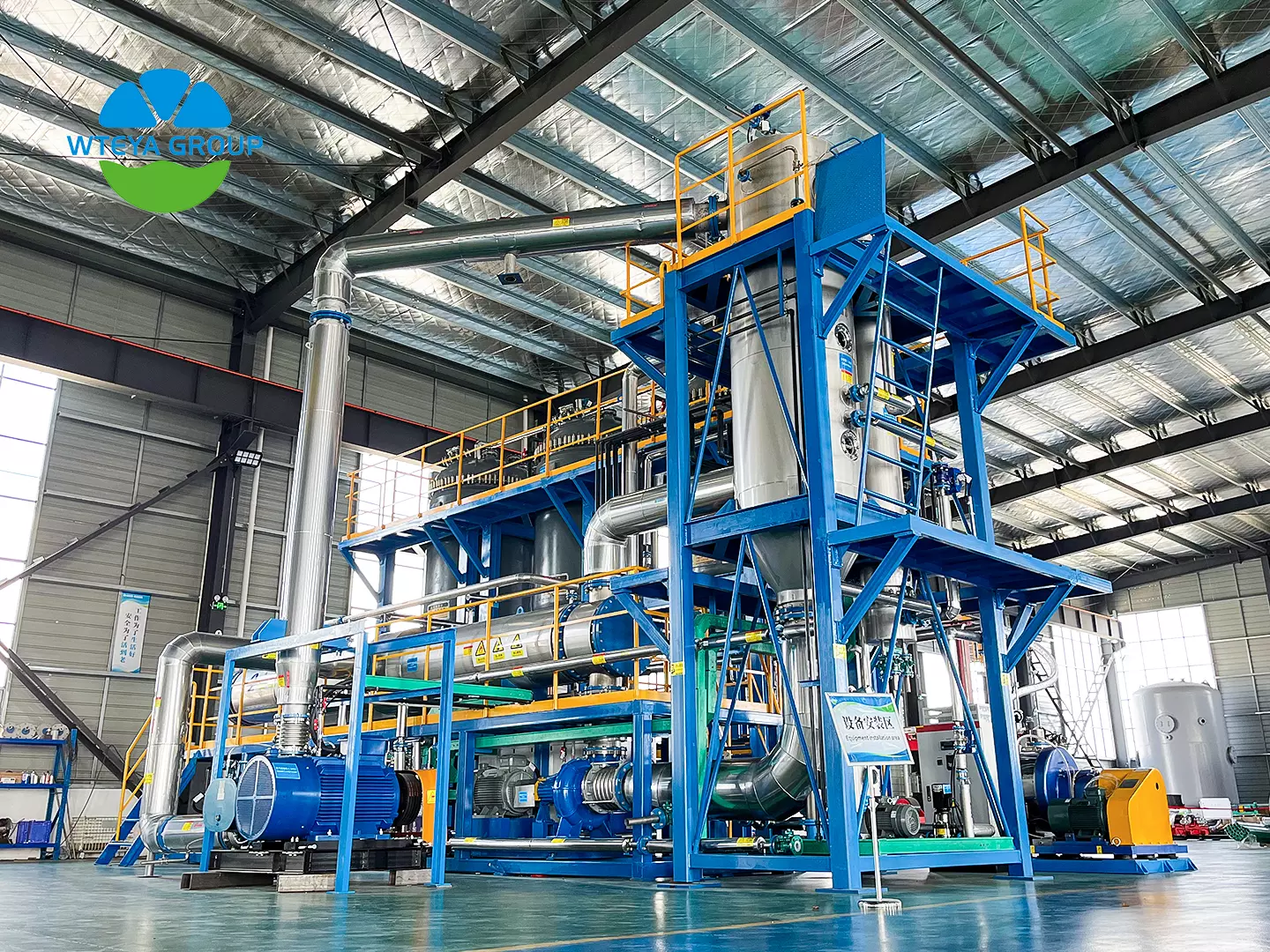

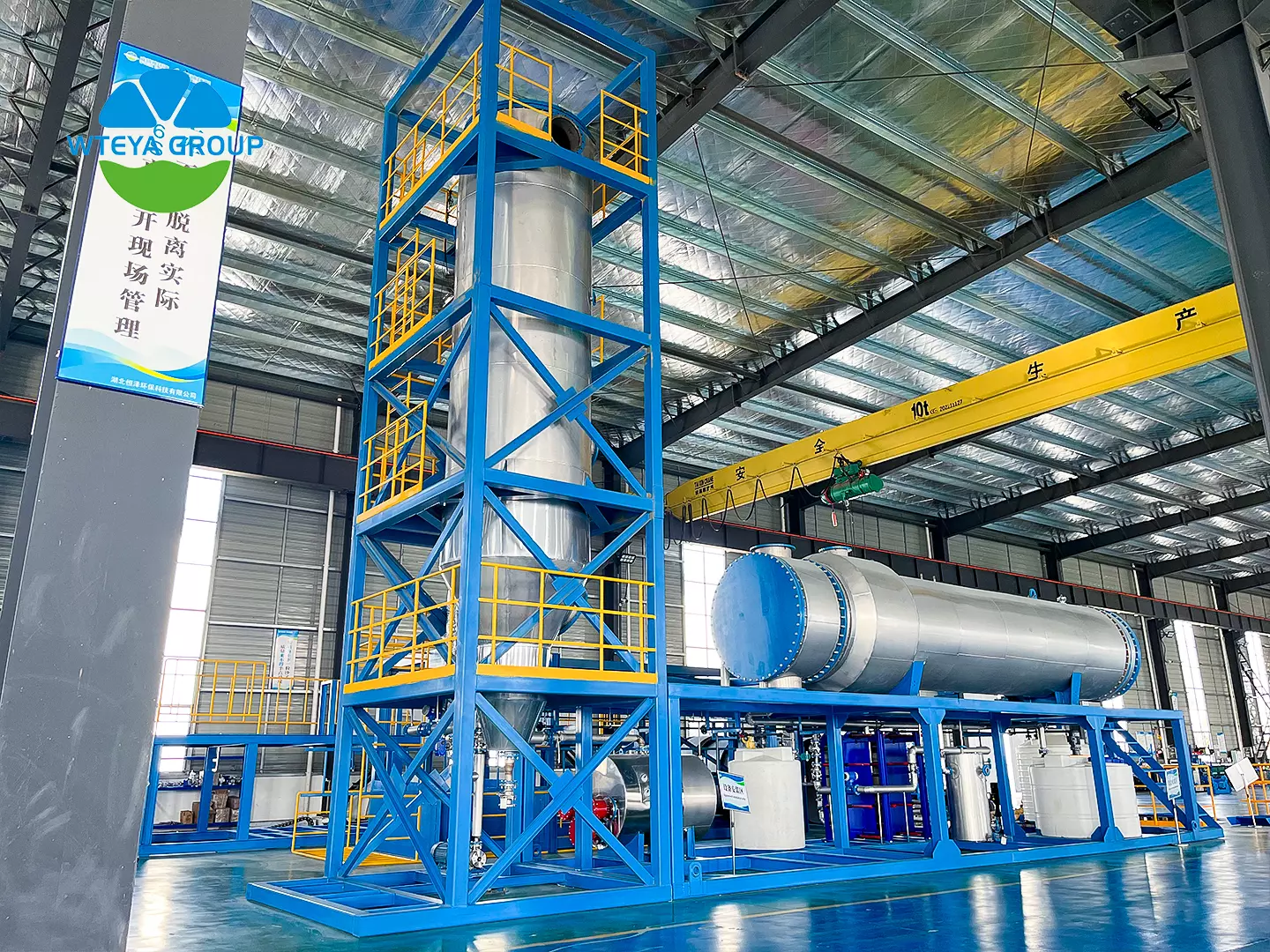

MVR förångare för textilfärgning av avloppsvattenåtervinning

Få industriella avloppsvatten är så envisa som vattnet som lämnar en textilfärgnings- och efterbehandlingslinje. Den bär intensiv färg, en hög organisk belastning, ett alkaliskt pH och — eftersom reaktiv färgning använder salt för att driva färgämnet på fibern — a upplöst-saltkoncentration som biologisk behandling ensam inte kan ta bort. Förångning är steget som stänger slingan, och MVR-förångaren är maskinen som gör det steget överkomligt att köra.

Denna artikel tittar på varför färgning av avloppsvatten motstår konventionell behandling, hur en MVR-förångare bearbetar det, vad som kan återvinnas vid uttaget och hur energisiffrorna faktiskt ser ut.

⚙️ Varför färgning av avloppsvatten motstår konventionell behandling

Att färga och trycka avloppsvatten är inte en ström utan många. Batchfärgning, tvättning, mercerisering och efterbehandling bidrar med sin egen cocktail, så både flöde och sammansättning svänger genom arbetsdagen. Den organiska belastningen är hög, färgen förblir synlig även vid låg koncentration, och mycket av färgämnet är konstruerat för att motstånedbrytning.

Det svårare problemet är salthalten. Reaktiv färgning fixerar färg med stora mängder salt, vanligtvisnatriumsulfat ellernatriumklorid, så avluten kan bära en saltbelastning långt över vad ett biologiskt system tolererar. Salter är inte biologisktnedbrytbara — ingen aktiverad-slamtanken tar bort dem — medan gränserna för klorid och totalt lösta fasta ämnen fortsätter att skärpas.

Färg och salter gör tillsammans färgning av avloppsvatten till ennaturlig kandidat för avdunstning: vattnet kan destilleras av rent, medan de lösta fasta ämnena koncentreras och, där växten vill ha det, kristalliseras till ett fast salt.

🔧 Hur en MVR-förångare behandlar färgande avloppsvatten

Steg 1 — Utjämning och förbehandling. Eftersom batchcyklerna varierar, planar bufferttankar ut flödet och koagulering, biologisk behandling eller ultrafiltrering remsar suspenderade partiklar och en stor del av COD innan vattnetnår förångaren. Att skydda värmeväxlarna i detta skede är det som håller tillgängligheten hög.

Steg 2 — Indunstning i en sluten slinga. I en MVR-förångare, ångan som kokats av avloppsvattnet återkomprimeras och återförs som värmemedium för samma vätska. Enheten drivs därför på el snarare än på ånga: den latenta värmen återvinns internt istället för att slängas i en kondensor.

Steg 3 — Destillera och koncentrera. Det avdunstade vattnet lämnar som rent kondensat, medan saltlösningen tappas av i en kontrollerad koncentration — antingen som ett flytande koncentrat för vidare behandling, eller matas till en kristallisator för fast salt.

💡 Återvinner vatten, värme och salt

Vinsten med avdunstning är att ingenting måste slösas bort. Kondensatet från en MVR-indunstare ärnära destillerat vatten — konduktivitet vanligtvis under 10 µS/cm — vilket gör den lämplig för tvätt, sköljning, kylning-tornsmink eller, efter polering, pannmatning. Det är samma bäck som lyfter totalt sett vattenreningssystem återhämtning ovan 95%.

Värme återvinns på två ställen: internt genom ångåterkompressionsslingan; och externt, genom att använda hett kondensat och koncentrat för att pre-värma det inkommande fodret. Tillsammans minskar de den extra ånga som krävs till en liten bråkdel av den som behövs för ett konventionellt tåg.

Där saltåtervinning lönar sig, producerar en kristallisator kopplad till förångaren ett fast salt av 97% eller högre renhet som kan återanvändas eller säljas — förvandla en avyttringskostnad till en by-produkt.

📊 Energiväskan för MVR

Multi-effektavdunstning drivs av ånga, och ånga måste höjasnågonstans. En singel-effektförångaren förbrukar ungefär 1,1 till 1,3 ton ånga per ton vatten; en dubbel-effektenhet om 0,57 ton; en trippel-effekt om 0,4 ton. Varje ton ånga bär processens latenta värme, men ändå en brunn-designad MVR loop behöver endast 20 till 40 kJ/kg av kompressionsarbete — en liten bråkdel av 2 260 kJ/kg av latent värme återvinner den.

I praktiken behandlar ett MVR-system ett ton avloppsvatten i ca 30 till 80 kWh el. Mätt mot en konventionell multi-effektförångare tåg som är en energibesparing av 60% till 70%, och energin den tar bort är till stor del fossil-avfyrade ånga — vilket är det som gör tekniken intressant för alla anläggningar som har ett kolmål.

Inuti maskinen tar kompressorn 60% till 70% av kraften, cirkulationspumpen 15% till 20% och vakuumpumpen ungefär 5% till 10%. Eftersom kompressorn dominerar, är det viktigare att matcha den till det verkliga flödet och kompressionsförhållandet ännågot annat enskilt val, och en PLC-styrd enhet som trimmer kompressorhastigheten till den faktiska belastningen kan hitta ytterligare 5% till 10%.

🏭 Där den passar i en färgningsanläggning

De flesta projekt förångar inte hela avloppsvattnet. Biologisk behandling och membranförkoncentration bär huvuddelen av flödet billigt, och förångning appliceras endast på det koncentrerade rejektet — bäcken som annars skulle avgöra anläggningens utsläppsefterlevnad. Denna hybridlayout håller både kapital och driftskostnadernere.

Samma sektion absorberar också strömmar som det biologiska tåget inte kan: förbrukade färglutar, avlimning av tvättvatten och den koncentrerade saltlösningen från membranrengöring. För anläggningar som strävar efternoll vätskeutsläpp, förångaren-kristalliseraren är den sista barriären mellan fabriken och utloppet.

Systemen levereras som kompakta medar där golvytan är snäv, eller som multi-enheten tränar för större flöden, med förångaren dimensionerad runt den faktiska saltbelastningen snarare än dennominella genomströmningen.

🏆 Varför välja WTEYA

WTEYA harnära 20 års erfarenhet av indunstning och kristallisation, med mer än 2 000 kunder serveras över 30-plus provinser. För färgningsprojekt är storleksfrågan specifik: färgämnesklassen, det använda saltet, COD-till-saltförhållandet och batchmönstret förändrar alla designen, så vi arbetar utifrån ett vattenprov och anläggningens verkliga driftscykel snarare än från en katalogfigur.

Omfattning täcker vattenreningssystem från processdesign och tillverkning till installation, driftsättning och operatörsutbildning, och vi stöttar OEM och ODM program för partners som behöver utrustning byggd efter sina egna specifikationer.

❓ Vanliga frågor

Klarar en MVR-indunstare att färga avloppsvatten med mycket hög salthalt?
Ja — hög salthalt är exakt fallet där avdunstning överträffar biologisk behandling, eftersom lösta salter inte är biologisktnedbrytbara. Den praktiska gränsen sätts av saltets löslighet och av de material som väljs för värmeväxlarna, så förbehandling och metallurgi anpassas till den faktiska luten snarare än till ett genomsnitt.

Hur mycket vatten kan återvinnas från färgning av avloppsvatten?
I ett hybridmembran-plus-avdunstning layout, total återhämtning kan överstiga 95%. Kondensatet lämnar förångaren med en konduktivitet på ca 10 µS/cm och är tillräckligt ren för att återgå till tvätt eller sköljning, vilket är det som gör att vattenbalansen kan stängas.

Är MVR billigare att köra än en steam-uppvärmd förångare?
För en anläggning utan billig spillånga, i allmänhet ja. MVR behöver ungefär 30 till 80 kWh per ton vatten och ingen ångpanna, vilket sparar 60% till 70% av energin en multi-effekt tåget skulle förbruka — och det tar bort de utsläpp som är förknippade med att höja den ångan.
