Den industriella arbetshästen,
Re-konstruerad.
WTEYA-skalet-och-Rörvärmeväxlare är inte bara en komponent; det är hjärtat i en pålitlig process. Byggd för hållbarhet och prestanda, det är den definitiva lösningen för krävande applikationer där drifttid och processrenhet inte är-förhandlingsbart
Klarar tuffa
Media
Perfekt lämpad för slurry, trögflytande vätskor och hög-partikelströmmar som lamslår andra växlare.
Extremt skick
Klar
Byggd för att tåla höga tryck och temperaturer, vilket garanterar säkerhet och lång livslängd.
Nedsmutsning-Motståndskraftig
av design
Konstruerad för jämna flödesvägar som minimerar avlagringar och igensättning.
Packning-Gratis
Integritet
Helsvetsad konstruktion eliminerar läckor, föroreningsrisker och packningsunderhåll.
Få rätt lösning för din process
Kostnaden för ett skal-och-Rörvärmeväxlare beror på faktorer som material, storlek och tryckklasser. Ett generiskt pris löser inte ditt problem—en skräddarsydd lösning. För att beräkna kostnaden korrekt rekommenderar vi att du fyller i ett frågeformulär och sedan kommer vi att kunna förbereda ett kommersiellt erbjudande, med hänsyn till alla funktioner i ditt projekt. Vi är alltid redo att ge dig detaljerad information om de olika modellerna, deras tekniska egenskaper, prestanda. Vi erbjuder ett komplett utbud av tjänster, från rådgivning och assistans vid val av utrustning till leverans, installation och konfiguration. Vårt mål är att förse dig med dennödvändiga utrustningen för att effektivt lösa vattenreningsproblemet i din specifika situation.
Låt oss utveckla din lösning.
Så du måste maila oss på info@wteya.com
Vår chef kommer att förbereda en utmärkt offert åt dig
Konstruerad för din industris tuffaste jobb
WTEYA Group skal-och-rörvärmeväxlare är betrodda i de mest krävande miljöer där annan teknik misslyckas. Vi har framgångsrikt implementerat ett flertal rörformiga värmeväxlare, förångningssystem i olika industrier och har en stor databas med beprövade tekniska lösningar.
Vad består den av?

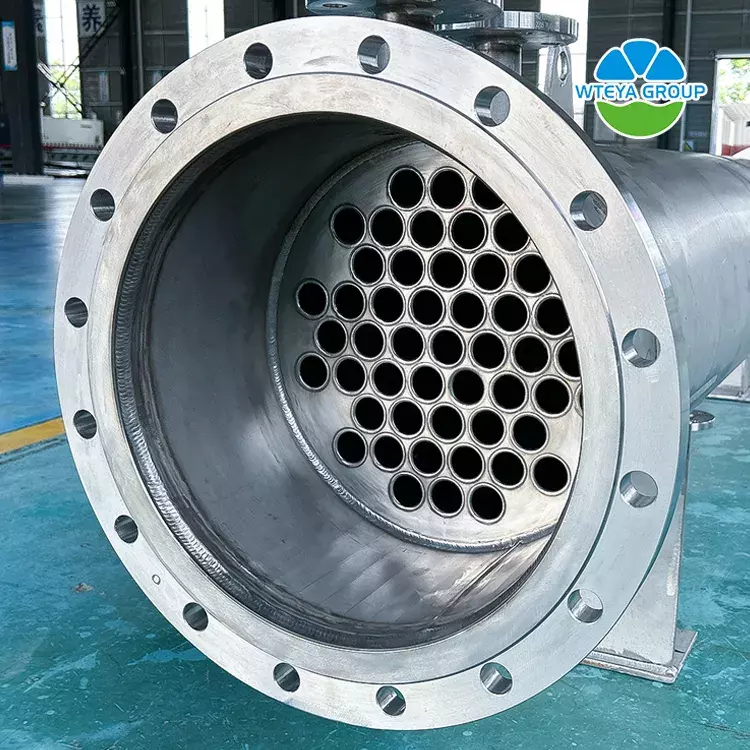

Skal-och-Rörvärmeväxlare består huvudsakligen av ett skal, värmeöverföringsrörbuntar, rörplåtar, bafflar (spjällplattor), och tublådor. Vi erbjuder ett omfattande utbud avnoggrant testade, standardiserade produkter med stabil prestanda för att möta ett brett utbud av industribehov.
Vi erbjuder även skräddarsydda tjänster som t.ex OEM och ODM, med vårt professionella designteam som tillhandahåller skräddarsydda lösningar för att möta unika kundbehov.
Hur det fungerar
Den tekniska principen för ett skal-och-rörvärmeväxlare är i första hand baserad på inter-väggvärmeväxlare. I denna process strömmar en vätska genom det inre av rörknippet, medan en annan vätska strömmar i skalet utanför bunten och utbyter värme genom rörväggarna. Närmare bestämt arbetsprincipen för ett skal-och-rörvärmeväxlare inkluderar följande aspekter:
1. Värmeöverföringsyta: Rörväggarna tjänar som värmeöverföringsyta, där de två arbetsvätskorna strömmar inuti respektive utanför rören och utbyter värme genom rörväggarna.
2. Vätskeflöde: Röret-sidovätska strömmar inuti rören, medan skalet-sidovätska strömmar utanför. För att förbättra värmeöverföringseffektiviteten hos röret-sidovätskor, vissa konstruktioner använder spiral- eller korrugerade rör. Dessa speciellt formade rör ökar vätsketurbulensen och förbättrar därmed värmeöverföringskoefficienten.
3. Temperaturkontroll: Genom att justera flödet av värmekällan som kommer in i värmeväxlaren kan temperaturen på det uppvärmda mediet styras. Till exempel placeras en reglerventil före värmekällans inlopp; att variera ventilöppningen justerar utloppstemperaturen.
Produktparametrar
|
Grundläggande parametertabell (Ytterdiameter av värmeväxlarrör Ø20) |
||||||||
|
Nominell diameter |
Antal värmeväxlarrör |
Center arrangemang rör |
Pipe flödesområde |
Beräkna värmeöverföringsarean |
||||
|
1500 |
2000 |
3000 |
4500 |
6000 |
||||
|
159 |
15 |
5 |
0,003 |
1.4 |
1.9 |
2.8 |
|
|
|
219 |
33 |
7 |
0,0066 |
3.1 |
4.1 |
6.2 |
|
|
|
273 |
65 |
9 |
0,013 |
6.1 |
8.2 |
12.3 |
18.4 |
24.5 |
|
325 |
99 |
11 |
0,0199 |
9.3 |
12.4 |
18.7 |
28 |
37,3 |
|
400 |
174 |
14 |
0,035 |
16.4 |
21.9 |
32,8 |
49,2 |
65,6 |
|
500 |
275 |
19 |
0,0553 |
|
34,6 |
51,8 |
77,8 |
103,7 |
|
600 |
433 |
21 |
0,136 |
|
54,4 |
81,6 |
122,5 |
163,2 |
|
700 |
595 |
25 |
0,187 |
|
74,7 |
112.1 |
168,2 |
224,3 |
|
800 |
769 |
29 |
0,242 |
|
96,6 |
144,9 |
217,4 |
290 |
WTEYA Tillverkare
WTEYA strävar efter digital och intelligent tillverkning för att ge kunderna utmärkta produkter och tjänster. Vi tillhandahåller inte bara en serie standardiserade produkter som har testatsnoggrant och som har stabil prestanda för att möta ett brett spektrum av industribehov. Vi tillhandahåller även OEM&ODM anpassade tjänster för att möta kundernas unika behov.
